Вуальная гидроизоляция: что за технология и когда применяется

• Как работает метод вуальной гидроизоляции
• Когда применяется данная технология
• Этапы проведения вуальной гидроизоляции

Вуальная гидроизоляция — это инъекционный способ защиты от воды конструкций, контактирующих с грунтом. Технология позволяет сформировать отсутствующий или восстановить разрушенный наружный гидроизоляционный слой, создавая противофильтрационную завесу в контактной зоне «конструкция — грунт». Метод востребован при ремонте фундаментов, подвалов, паркингов и других подземных сооружений в условиях плотной застройки. Для выполнения таких работ используется инъекционный состав «Кальматрон-Инжект».

Как работает метод вуальной гидроизоляции

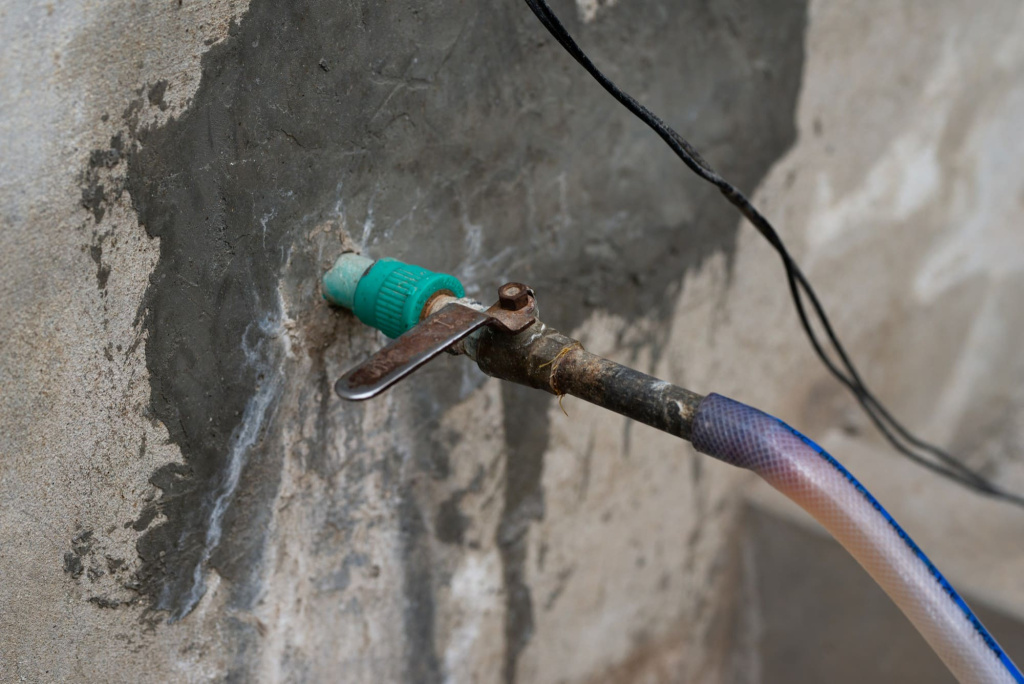

В конструкции бурят сквозные отверстия и через пакеры нагнетают приготовленный раствор (например, «Кальматрон-Инжект») под давлением. Когда состав выходит за пределы конструкции, он заполняет пустоты и разрыхленные участки в контактной зоне с грунтом. Затем раствор твердеет, формируя водонепроницаемую завесу.

Такая мембрана перекрывает доступ воде. Влага со стороны грунта встречает барьер и не может проникнуть в строительную конструкцию. Защита срабатывает на опережение: вода отсекается снаружи, до того как достигнет стены или плиты.

Когда применяется данная технология

Вуальная гидроизоляция методом инъектирования решает задачи, где классические методы ограничены. Ее применяют при ремонте подземных сооружений, когда нужно создать наружный противофильтрационный экран без вскрытия грунта и демонтажа покрытий.

Основные случаи:

• наружный гидроизоляционный слой поврежден или отсутствует, а вскрытие грунта невозможно или слишком трудоемко. Вуальная технология дает возможность выполнять работы изнутри, создавая защитный барьер снаружи;

• при ремонте нужно сохранить элементы благоустройства. Этот метод не требует демонтажа отмостки, дорожных покрытий, площадок и озеленения, что экономит время и снижает расходы;

• вода проникает через дефекты, распределенные по площади: швы, поры, капилляры, разуплотнения бетона. Если влага поступает через несколько зон одновременно или в грунт из-за аварий на коммуникациях, локальное инъектирование неэффективно: вода уходит в соседние дефекты. В таких случаях создание сплошной завесы становится оптимальным решением;

• необходима защита от грунтовых вод. Для заглубленных частей здания вуальная завеса отсекает конструкцию от водоносного слоя, воспринимая гидростатическое давление. Это предотвращает фильтрацию и блокирует капиллярный подсос по площади контакта с грунтом;

• объект расположен рядом с коммуникациями. Земляные работы в охранных зонах инженерных сетей опасны: есть риск повредить трубопроводы и кабели. Инъектирование снижает этот риск;

• объект — историческое здание или памятник архитектуры. Внешний гидроизоляционный слой таких сооружений часто отсутствует или разрушен. Метод позволяет восстановить защиту без вскрытия грунта. Однако для бурения отверстий требуется согласование и аккуратность.

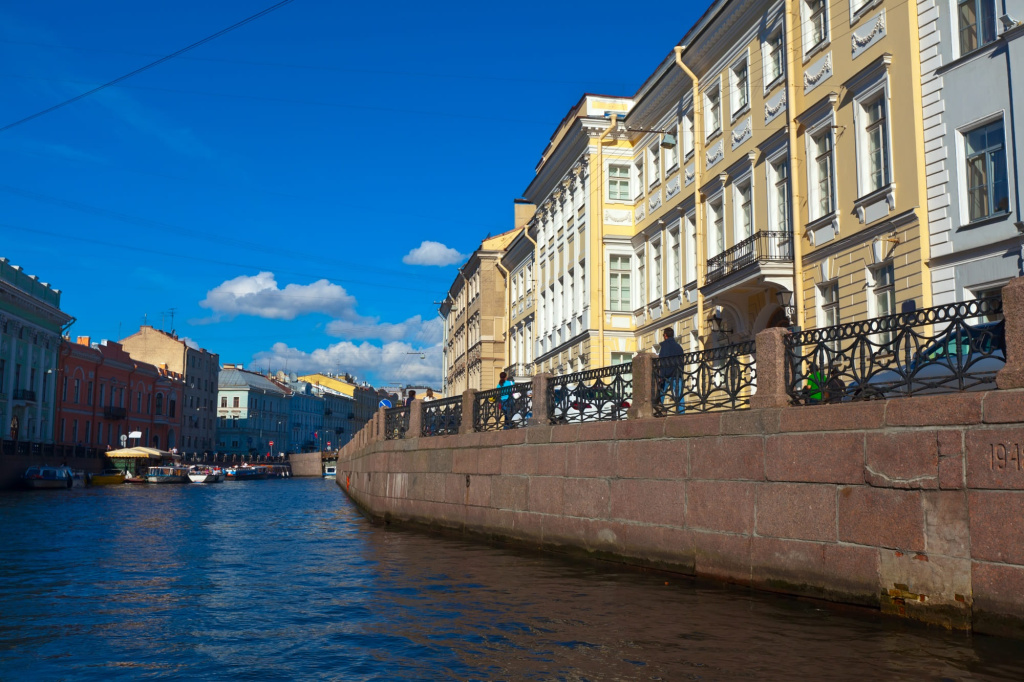

Вуальная гидроизоляция применима для конструкций из бетона, железобетона, кирпича, бутового камня, дерева и стали. Особенно востребован метод в Москве, Санкт-Петербурге и других городах с плотной исторической застройкой.

Читайте также: Мембранная гидроизоляция

Этапы проведения вуальной гидроизоляции

Подготовительный этап

Обследование конструкции — изучение зон увлажнения (участков с признаками влаги: высолы, сырость, темные пятна), прочности основания, путей фильтрации воды и предполагаемых зон распространения инъекционного состава.

Пробное бурение и инъектирование контрольных участков — определение расхода материала, выявление внутренних пустот, оценка риска неконтролируемого вытекания за пределы зоны обработки.

Герметизация дефектов — открытые трещины, швы и дефекты предварительно зачеканивают ремонтным составом. Без этого инъекционный раствор под давлением уйдет в них и не создаст завесу.

Составление плана бурения — определение границ обработки, шага и расположения отверстий (в шахматном порядке).

Основные работы

1. Разметка точек бурения согласно плану.

2. Бурение шпуров насквозь.

3. Продувка шпуров сжатым воздухом для удаления пыли и шлама. При использовании «Кальматрон-Инжект» — смачивание до полного влагонасыщения.

4. При необходимости создание углублений в грунте арматурным стержнем на 200–300 мм через шпуры. Это облегчает проникновение инъекционного материала в контактную зону.

5. Установка специальных труб (или пакеров) в шпуры.

6. Приготовление инъекционного раствора по инструкции производителя.

7. Нагнетание состава насосом в пространство за конструкцией под давлением.

8. Контроль заполнения по двум основным признакам:

1. Появление состава из соседнего пакера — означает, что зона между пакерами заполнена. Инъектирование ведут по схеме снизу-вверх, чтобы вытеснять воду и воздух и компенсировать влияние гравитации.

2. Стабилизация давления при постоянном расходе — если давление перестает расти, а расход не снижается, это может указывать на утечку состава за пределы участка обработки. В таком случае нагнетание приостанавливают и корректируют схему инъектирования.

Завершающий этап

• демонтаж инъекционного оборудования. Инъекционные трубы (при их использовании) извлекают после технологической паузы. Одноразовые пакеры срезают у поверхности после схватывания раствора;

• зачеканка отверстий. После демонтажа оборудования отверстия зачеканивают ремонтным составом, например, «Гидробетон СРГ-Ф2» или «Кальматрон-Шовный»;

• проверка качества. Контролируют, чтобы после инъектирования не осталось участков, пропускающих воду;

• уход за обработанной поверхностью. После зачеканки шпуров внутреннюю поверхность плиты при необходимости поддерживают во влажном состоянии в течение 3 суток. Это обеспечивает набор прочности ремонтной смеси.

Точные параметры (диаметр, шаг, давление, модификация состава) определяются проектом и зависят от грунтовых условий, типа и состоянии конструкции.

Подбор материалов

Материал для вуальной гидроизоляции подбирают после диагностики. На выбор влияют:

• напор воды и величина гидростатического давления;

• плотность грунта и его состав;

• трещиностойкость конструкции (наличие подвижных трещин, швов, дефектов);

• прочность и строительный материал основания;

• температурные условия и динамические нагрузки;

• соотношение цены и качества.

Ошибка в подборе приводит к перерасходу раствора или неполному заполнению обрабатываемой зоны.

Для гидроизоляции такого типа применяют материалы, которые работают во влажной среде и проникают в мелкие пустоты:

• акрилатные гели — обладают низкой вязкостью, глубоко проникают в грунт и поры, создают эластичные участки уплотнения;

• полиуретановые смолы — применяются как для остановки протечек, так и для создания эластичных завес. Одни составы вспениваются при контакте с водой и заполняют пустоты, другие образуют плотный эластичный гель. Выбираются исходя из задачи;

• микроцементы — отличаются тонким помолом и низкой вязкостью, заполняют пустоты;

• составы на цементной основе — применяются для создания жесткой завесы, укрепления грунта.

Для вуальной гидроизоляции производитель «Кальматрон» рекомендует инъекционный состав «Кальматрон-Инжект». Это сухая смесь на основе портландцемента, микронаполнителя, комплекса запатентованных химически активных реагентов и функциональных добавок. Состав предназначен для обработки каменных, кирпичных, бетонных и железобетонных построек.
