Гидроизоляция вводов инженерных коммуникаций

• Какие вводы коммуникаций бывают
• Зачем нужна гидроизоляция вводов коммуникаций
• Технология выполнения гидроизоляции вводов
• Частые ошибки при гидроизоляции вводов

Гидроизоляция ввода коммуникаций — это меры по герметизации и защите от воздействия воды мест прохода труб и кабелей через строительные конструкции. Для ее устройства применяют материалы «Кальматрон».

Какие вводы коммуникаций бывают

Вводы инженерных коммуникаций — это узлы прохода трубопроводов, электрических кабелей или воздуховодов сквозь строительные конструкции (фундаменты, стены подвалов, межэтажные перекрытия, кровлю). Их параметры определяются при проектировании зданий.

Узлы ввода/вывода классифицируют по признакам:

1. По типу инженерных систем:

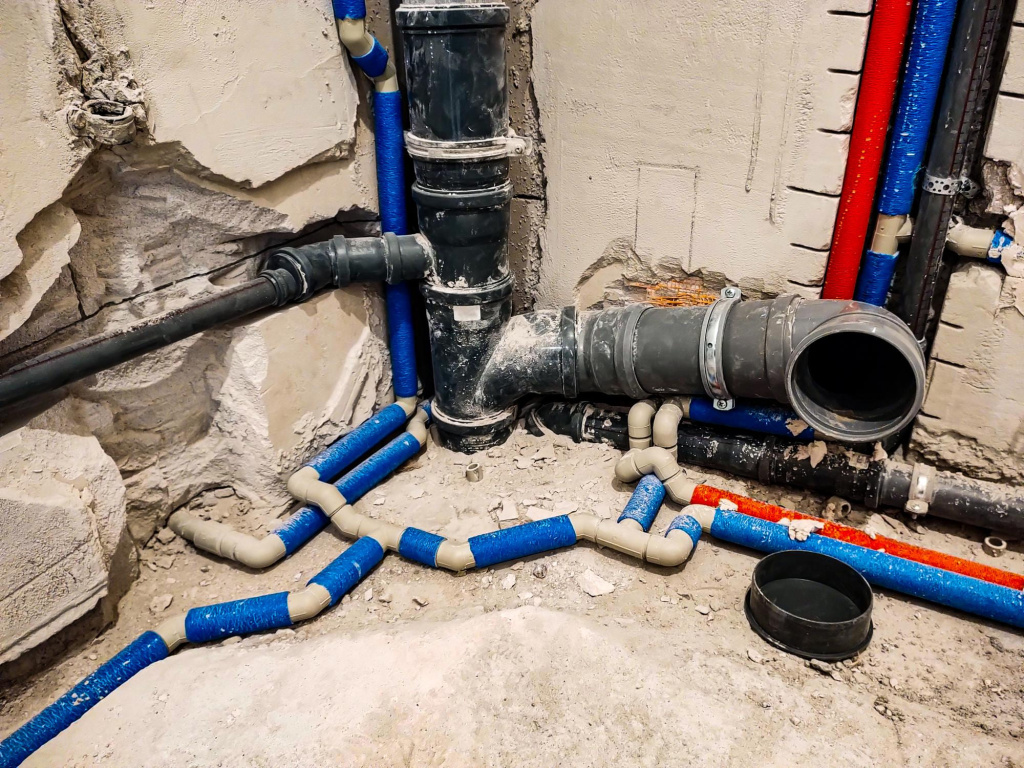

• трубопроводы: системы водоснабжения, канализации, отопления;

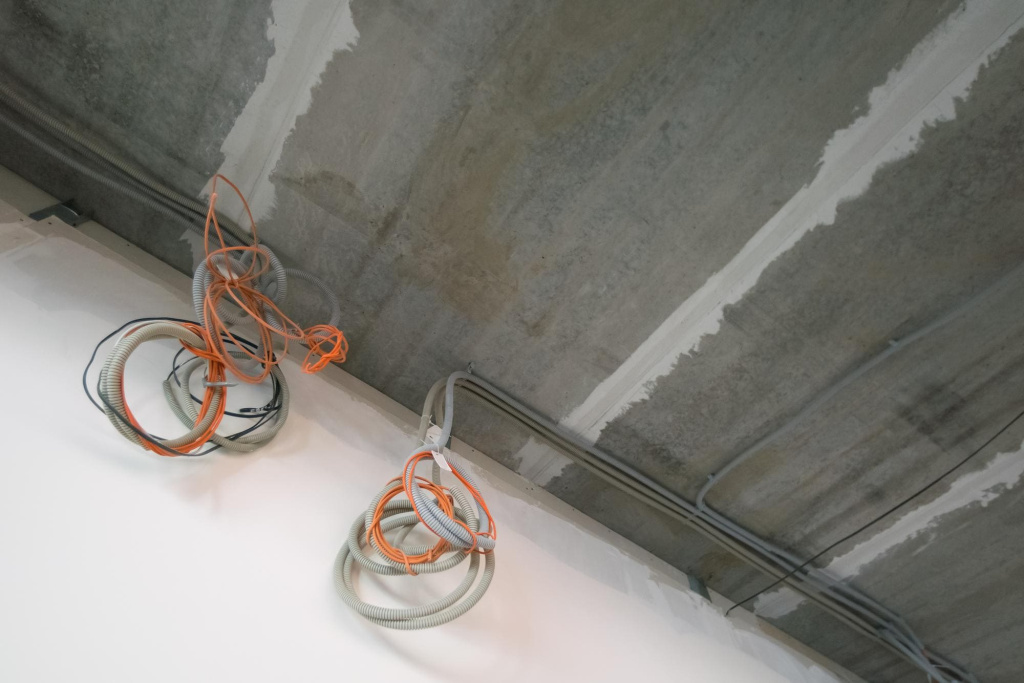

• кабельные системы: силовые и слаботочные электрические линии, линии связи, оптоволоконные системы;

• вентиляционные системы: воздуховоды различного сечения, вентиляционные каналы.

2. По месту расположения:

• подземные: ответственные узлы в подвале и фундаменте;

• наружные: проходы через стены выше уровня земли;

• внутренние вводы/выводы: пересечение коммуникациями межэтажных перекрытий и внутренних перегородок.

3. По конструктивному исполнению:

• гильзы (футляры). Стандартное решение, при котором гильза формирует защитный канал, упрощает монтаж и будущий ремонт;

• герметичные проходки. Специализированные заводские системы для водо- и газонепроницаемости узла. Особенно актуальны для подвальных помещений и других зон с повышенным риском подтопления;

• монолитные конструкции со встроенными элементами, включающие сальниковые устройства, компенсационные муфты и различные уплотнительные материалы. Они образуют неразъемное соединение, где защитные вставки интегрированы в строительную конструкцию;

• коллекторные вводы. Специализированное решение для водоснабжения. Конструкция предусматривает наличие одной общей магистральной трубы на входе с последующим распределением потоков по потребителям.

От конструктивных особенностей проходов зависит выбор технологии их герметизации.

Зачем нужна гидроизоляция вводов коммуникаций

Качественная гидроизоляция необходима для сохранения эксплуатационных характеристик объекта. Без нее создаются предпосылки для аварийных ситуаций.

Прямые риски:

• протечки: даже через малый зазор вокруг трубы или кабеля может поступать значительный объем воды, особенно при сильном гидростатическом давлении. Это приводит к затоплению подвалов, технических помещений, порчи имущества;

• разрушение стройматериалов: при замерзании вода, попавшая в поры бетона или кирпича, расширяется. Этот процесс вызывает внутреннее давление, что способствует растрескиванию стройматериалов, постепенному разрушению сооружения;

• коррозия арматуры и металлических гильз: постоянное воздействие влаги провоцирует и ускоряет коррозионные процессы, снижая прочность железобетона и повреждая инженерные системы.

Косвенные последствия:

• появление плесени и грибка: постоянная сырость создает среду для развития микроорганизмов, что негативно сказывается на микроклимате в здании и здоровье людей;

• снижение теплоизоляционных свойств: ухудшение изоляционных свойств происходит потому, что вода, обладающая высокой теплопроводностью, заполняет поры материала вместо воздуха. В результате увеличиваются расходы на отопление;

• нарушение электроснабжения: проникновение влаги в кабельные каналы может вызвать короткое замыкание, выход из строя оборудования и создать угрозу пожара.

Таким образом, надежная гидроизоляция вводов инженерных коммуникаций минимизирует риски возникновения дефектов, требующих сложного и затратного восстановления.

Технология выполнения гидроизоляции вводов

Выбор метода определяется стадией строительных работ — возведения нового объекта или ремонта существующей постройки.

Технология при новом строительстве. Герметизацию проводят с обеих сторон стены. Этапы:

1. На стадии бетонирования в местах коммуникационного прохода на арматурный каркас устанавливают стальные гильзы и закрепляют по их контуру бентонитовый шнур «Ультраплат».

2. Если для проведения коммуникаций используется конструкция с нажимным сальником, то жгут фиксируют на втулку прохода трубы.

3. После выполнения монолитных работ, оставшееся отверстие вокруг трубы бетонируют составом «Гидробетон наливной»

4. Затем поверхность внахлёст на трубу покрывают гидроизоляционным составом «Кальматрон-Эластик»

Процесс ремонта:

1. Вокруг гильзы или трубы бетон штробят на глубину 70 мм и ширину от 30 мм.

2. При наличии активных протечек применяют гидропломбу «Кальмастоп».

3. По дну углубления вокруг трубы укладывают и закрепляют бентонитовый жгут «Ультраплат».

4. Затем штробу заделывают ремсоставом «Кальматрон-Шовный».

5. Далее выполняется обмазочная гидроизоляция Кальматрон-Эластик.

Комплексное использование материалов обеспечивает полную водонепроницаемость ремонтируемого участка конструкции.

Частые ошибки при гидроизоляции вводов

Нарушение технологии герметизации узлов прохода — распространенная проблема. Ошибки сводят на нет всю проделанную работу.

К типичным недочетам относятся:

• недостаточная подготовка основания: нанесение гидроизоляционных материалов на загрязненную или непрочную поверхность нарушает адгезию и приводит к образованию пустот. Это делает защиту неэффективной;

• игнорирование активных протечек: попытка заполнить полость со сочащейся водой ремонтными составами без предварительной остановки напорной течи бесполезна. Вода будет вымывать материал. В таких случаях необходимо использовать специальные гидропломбы;

• неправильный монтаж материалов: например, фрагментарная укладка бентонитового жгута с разрывами не создает непрерывного барьера. При контакте с влагой он расширится только в доступных пространствах;

• отсутствие комплексного подхода: несплошной водонепроницаемый слой, не заходящий на соседние поверхности, создает уязвимости. Важно интегрировать защиту в общий гидроизоляционный контур сооружения.

Таким образом, эффективная гидроизоляция ввода коммуникаций в подвал и другие помещения предполагает системный подход на всех этапах — от проектирования до выполнения работ. Соблюдение технологии ее обустройства с помощью продукции компании «Кальматрон» — гарантия водонепроницаемости постройки.
