Гидроизоляция тоннелей — это комплекс мер для защиты конструкций от разрушительного воздействия воды. Она обеспечивает сохранение проектных характеристик сооружения весь срок его службы. Для ее устройства используют материалы производства «Кальматрон».
Виды тоннелей, причины протечек тоннелей и подземных переходов
Тоннель — это протяженное подводное или подземное сооружение, предназначенное для транспортировки, прокладки коммуникаций или решения других инженерных задач.
Классифицируется по назначению:
-
транспортный: перемещение автомобилей, поездов (включая линии метрополитена);
-

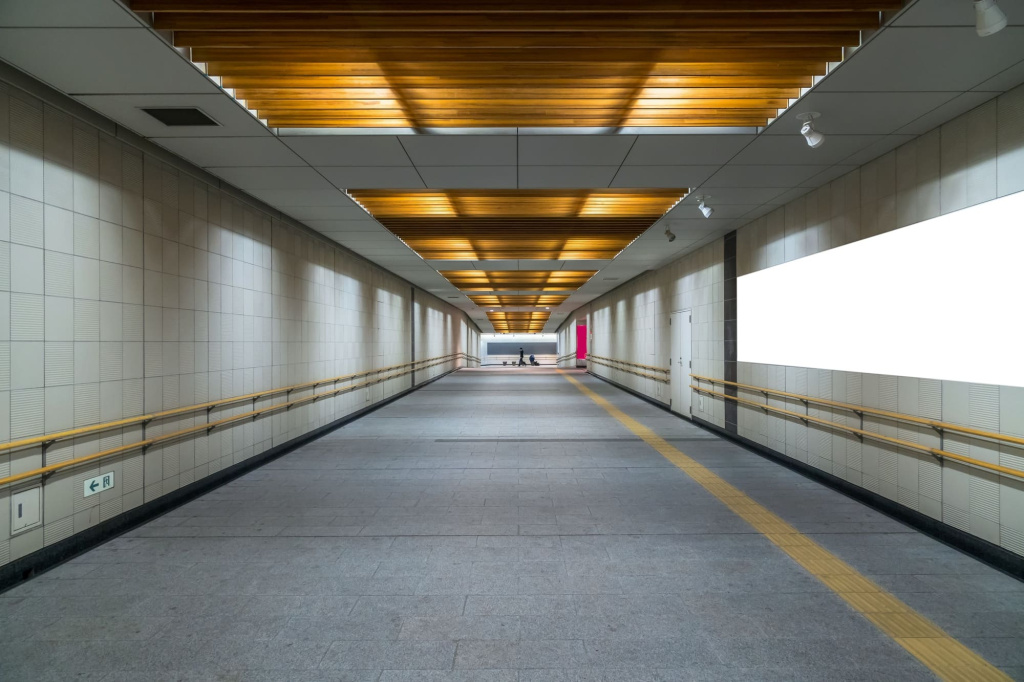

пешеходный: организация потоков людей под реками, магистралями и другими препятствиями;
-
коммуникационный: прокладка инженерных сетей;
-
специальные (гидротехнические, горнопромышленные и тд).
Конструктивно такой подземный объект представляет собой сложную инженерную систему. Его основу составляет постоянная обделка — несущая конструкция, взаимодействующая с окружающим грунтовым массивом. Именно она воспринимает комплекс нагрузок (горное и гидростатическое давление), обеспечивая устойчивость сооружения.
Основные конструктивные элементы обделки — свод, стены и лоток (или обратный свод в зависимости от типа постройки). Они формируют внутренний контур объекта, гарантируя стабильность его геометрии.
Большинство таких конструкций возводятся из железобетона — монолитного или сборного.
Причины протечек в железобетонных тоннелях:
1. Ошибки на этапе проектирования:
-
выбор материалов без учета агрессивности грунтовых вод (сульфаты, хлориды), пучинистости грунтов и других специфических условий;
-
недооценка гидростатического давления и фильтрационных потоков при расчете нагрузок на обделку.
2. Нарушения технологии строительства:
-
дефекты монтажа (неплотное соединение стыков сборных элементов, смещение осей при установке тюбингов/блоков);
-
нарушение технологии бетонирования (например, недоуплотнение смеси);
-
ошибки при нагнетании тампонажного раствора (неполное заполнение пространства за обделкой, неравномерное распределение);
-
некачественное устройство гидроизоляции (недостаточная герметизация стыков, несоблюдение технологии приготовления и нанесения составов).
3. Проблемы при эксплуатации:
-
нарушение целостности стыков и швов из-за осадки постройки, вибрационных нагрузок или коррозии закладных деталей;
-
образование трещин различного типа: усадочные (при твердении бетона), силовые (от динамических нагрузок) и температурно-усадочные (при перепадах температур);
-
коррозия арматуры вследствие карбонизации бетона или проникновения хлоридов через дефекты конструкции.
Какие преимущества дает гидроизоляция тоннелей
Защита сооружения от влаги — инвестиция в долговечность и безопасность. Ее устройство улучшает характеристики объекта.
Главные преимущества:
Увеличение срока службы и сохранение несущей способности. Наличие водонепроницаемого слоя предотвращает воздействие влаги на бетон и арматуру, исключая коррозию и разрушение стройматериала изнутри.
Экономическая эффективность. Вложения в гидроизоляцию окупаются, поскольку снижаются расходы на эксплуатацию, включая энергозатраты на вентиляцию для осушения воздуха. Исчезает необходимость в частом и дорогом ремонте.
Поддержание комфортных условий. Защищенный от влаги тоннель — это безопасная среда. В нем не образуется наледь зимой, не развивается плесень, что важно для пешеходных зон и метрополитена. Гидроизоляция переходов обеспечивает сухость и сохранность отделки.
Технологии гидроизоляции тоннелей при новом строительстве
Применение материалов «Кальматрон» при новом строительстве помогает сделать железобетонные сооружения водонепроницаемыми. Для этого используют:
- Специальные гидроизоляционные добавки «Кальматрон-Д» и «Кальматрон-Д Про»
Применяются на стадии приготовления бетонной смеси для создания первичной защиты конструкции от воды. Обеспечивает объемную гидроизоляцию бетона. Позволяют получить бетоны с водонепроницаемостью до W20 и способностью к самозалечиванию трещин
- Полимерцементная эластичная гидроизоляция «Кальматрон-Эластик»
Двухкомпонентный состав на цементной основе. Предназначен для гидроизоляции бетонных и железобетонных конструкций, склонных к трещинообразованию из-за деформаций. После нанесения на подготовленную поверхность образует эластичное водонепроницаемое покрытие.
Эти термопластичные профили из ПВХ. Их монтируют на стадии возведения арматурного каркаса на участках обустройства швов и стыков. Способ крепления зависит от типа профиля: внутренние модели фиксируются вязальной проволокой к арматуре, а внешние — крепятся к щитовой опалубке. Правильно установленная шпонка становится частью конструкции, блокируя фильтрацию воды через швы.
Ремонт и восстановление гидроизоляции тоннелей
Протечки и дефекты гидроизоляции в существующих тоннелях устраняют специальными составами, восстанавливающими водонепроницаемость без демонтажа конструкций. Для ремонтных работ применяют:
- Состав проникающего действия «Кальматрон»

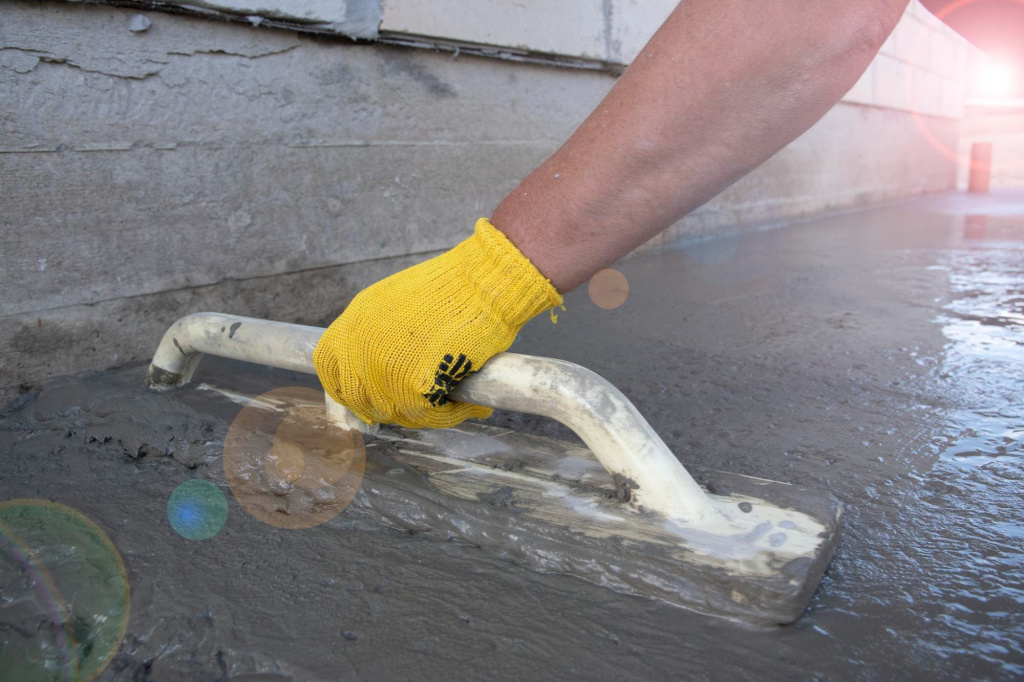

Приготовленная смесь наносится на очищенную и увлажненную поверхность. Ее компоненты проникают по капиллярам вглубь и вступают в реакцию с элементами бетона и влаги. В результате в структуре стройматериала образуются кристаллогидраты, не пропускающие воду. Позволяет выполнить гидроизоляцию бетонных конструкций изнутри, без дорогостоящего откапывания.
- Инъекционный состав «Кальматрон-Инжект»
Инъекционный метод используется для ремонта и гидроизоляции трещин, блокировки капиллярного подсоса воды и заполнения полостей внутри конструкции. Технология предусматривает установку пакеров в местах дефектов, через которые под контролируемым давлением нагнетают приготовленный раствор.
- Гидроизоляционный состав для швов «Кальматрон-Шовный»
Специальный состав для гидроизоляции и герметизации стыков, примыканий, трещин, рабочих швов бетонирования. Эффективен при комплексном ремонте, когда с его помощью зачеканивают небольшие дефекты перед нанесением основного гидроизоляционного материала. Не применяется для деформационных швов
- Ремонтные составы серии «Гидробетон»
Применяются для восстановления, ремонта и усиления конструкций. Среди достоинств — устойчивость к динамическим нагрузкам, безусадочность и высокая водонепроницаемость. Бывают как тиксотропные, так и наливного типа.
Эффективная защита комплексным применением системы «Кальматрон»
Система «Кальматрон» обеспечивает надёжную защиту тоннелей — и на этапе строительства, и при ремонте существующих сооружений. Секрет в комплексном подходе: только профессиональные материалы в единой системе гарантируют долговременную защиту конструкций.
