Основание строительных конструкций (фундамент) частично или полностью заглублено в землю, где оно соприкасается с грунтовыми, талыми водами. Чтобы фундамент здания служил долго, его нужно оберегать от разрушающего воздействия влаги. Если не предусмотреть защитные меры, фундамент начнет разрушаться, подвергая опасности все здание. Поэтому защита подземных ж/б конструкций от грунтовых вод это всегда важный этап строительства.

Способы защиты фундамента от влаги

1. Дренажные системы —сбор и отведения талых вод, дождевых потоков, понижение уровня грунтовых вод при помощи системы дренажных каналов, дренажных мембран, труб, скважин, и прочих подземных путей. Дренаж делается с целью отведения воды от здания, предотвращения намокания цокольных и подвальных помещений, появления плесени и грибка.
2. Гидроизоляция — выполнение комплекса работ по изоляции бетон от воды. Для этого поверхность фундамента обрабатывают специальными гидроизоляционными материалами и составами, не пропускающими воду. Таким образом создается водонепроницаемый барьер между фундаментом здания и окружающей средой.

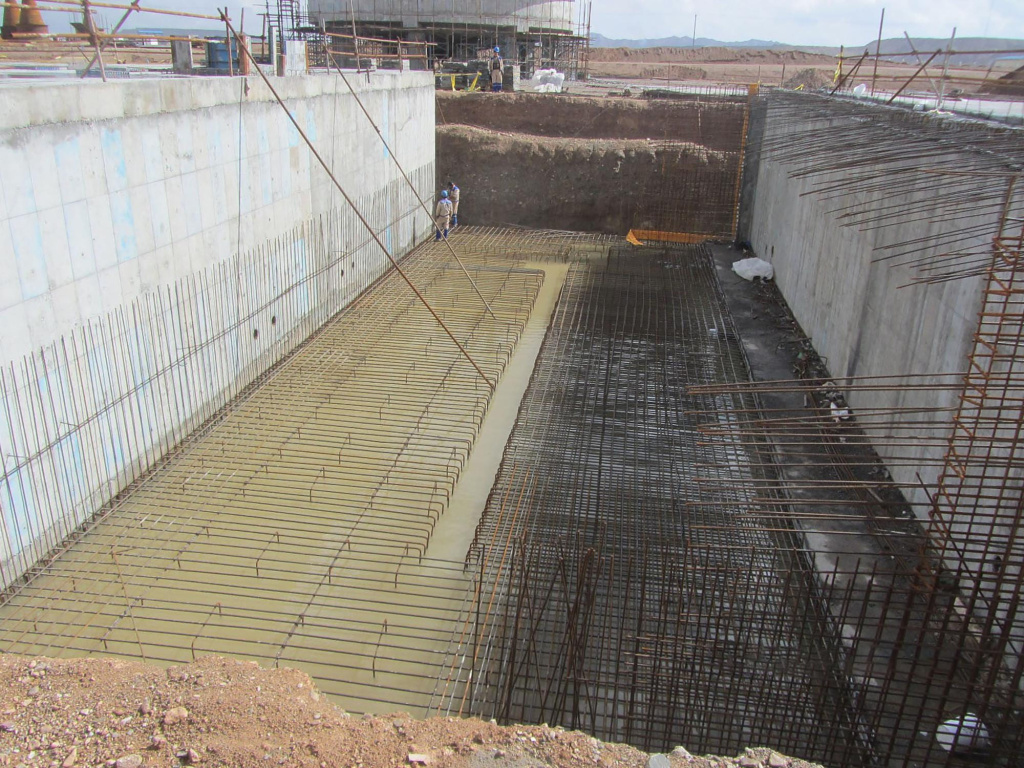

Защита фундамента от грунтовых вод выполняется на стадии строительства нулевого цикла.

При этом важно знать специфические черты и особенности грунтов участка: уровень подземных вод, наличие агрессивных примесей, степень водопроницаемости почвы и другие характеристики. Геодезические исследования помогут дать полную картину о состоянии несущего земляного слоя.

Проектирование гидроизоляции подземных сооружений

Проектирование гидроизоляции включает в себя весь спектр работ направленных создание надежной и эффективной защиты фундамента от воды.

1. Анализ особенностей участка строительства здания. Глубина грунтовых вод, глубина залегания фундамента, конструкция фундамента, отдельные особенности фундамента(деформационные швы, прилегающие здания и тд);
2. Выбор системы гидроизоляции и защиты конструкции от воды на основании данных полученных в ходе технического анализа;
3. Разработка узлов и технических решений по всех ключевых элементам конструкции с учетом взаимодействия различных типов покрытий и дальнейших строительных работ;
4. Разработка поэтапного плана выполнения гидроизоляционных работ с учетом особенностей применения каждого вида защитных покрытий.

Проектирование гидроизоляции преследует несколько целей:

1. Отведение дождевых и подземных вод от фундамента, подвальных, цокольных этажей с помощью дренажной системы.
2. Недопущение появления влаги, сырости в подвалах, паркингах, первых этажах через несущие конструкции. Для этого вокруг фундамента создается сплошной водонепроницаемый контур из гидроизоляции.
3. Предотвращение появления конденсата внутри подвальных помещений. Для этого нужно предусмотреть устройство принудительной или естественной вентиляции.

Выбор гидроизоляции

Чтобы без ошибок сделать выбор материалов для гидроизоляции, нужно на начальном этапе:

• заказать проведение геодезических изысканий с предоставлением отчета;
• определить по результатам глубину залегания грунтовых вод;
• принять решение о том, нужна ли дренажная система на участке строительства;
• составить смету расходов на устройство гидроизоляции подземных конструкций здания.

В проекте следует учесть, что мембрана или гидроизоляционное ограждение должны обеспечивать:

• непроницаемость влаги на всей изолируемой площади;
• защиту от грунтовых вод, микроорганизмов, агрессивных химических соединений всей покрытой изолирующими материалами поверхности;
• недопущение трещин в изолируемом контуре, которые могут появиться из-за длительного контакта с водой, во время осадки фундамента, при вспучивании грунта.

Цена правильно спроектированной и сделанной гидроизоляции гораздо меньше, чем общая стоимость возводимого здания. А ремонт некачественно выполненного изолирующего слоя связан с большими расходами. Поэтому все подземные конструкции необходимо снаружи (на прижим водой) покрыть водоизоляционными оболочками или мембранами. Высота гидроизоляции должна быть выше наибольшего уровня подземных вод не меньше, чем на 50 см. Если грунтовые воды подходят близко к нулевой отметке, проект должен включать мероприятия по водопонижению на 50 см ниже подошвы фундамента.

Обустройство стен фундамента снаружи и внутри

При гидроизоляции подвальной стороны фундамента, противоположной напору грунтовой воды (на отрыв), в проекте нужно предусмотреть внутренние прижимные конструкции. Мембранная гидроизоляция «на прижим» закладывается в проект при строительстве нового объекта. А вот гидроизоляцию с подпорной стеной «на отрыв» следует предусмотреть при ремонте подвальных и цокольных помещений. Прежде чем начать ремонт внутренней гидроизоляции, надлежит обследовать первые этажи, подвалы, цокольные помещения, чтобы выяснить причины появления влаги внутри них. Начать нужно с изучения существующего проекта, потом провести визуальный осмотр фундамента изнутри. Проверить работоспособность дренажа, поискать места протекания воды и появления конденсата. И только после окончания обследования сделать выводы о причинах появления влаги.

Для защиты мембраны от давления, возникающего при оползнях, от вспученного грунта зимой проект должен предусматривать возведение внешних ограждений из кирпича или железобетона. Можно также применять фанеру, деревянные щиты, листы железа, другой недорогой материал. Число проемов в мембране для вывода-ввода арматуры, инженерных коммуникаций должно быть самым минимальным. Проект должен отразить не только их количество, но и способ обустройства. Также нужно заложить в план действий устройство отсечной гидроизоляции, чтобы не допустить поднятия воды по капиллярам стенок фундамента и первого этажа.

Виды гидрофизических нагрузок, которые воздействуют на подвал и фундамент постройки

Наружные поверхности подземных конструкций испытывают нагрузки трех типов:

1. Во-первых, от грунтовых вод. Для противостояния им выполняется противонапорная изоляция еще на этапе строительства нулевого цикла.
2. Во-вторых, от влажности почвы. Здесь поможет отсечная противокапиллярная гидроизоляция.
3. В-третьих, от атмосферных осадков. Они впитываются грунтом и поднимают уровень подземных вод. Чтобы этого не допустить, применяется безнапорная изоляция специальными битумными мастиками.

Основные виды гидроизоляции подземных частей зданий и сооружений

Если грамотно учесть особенности и условия эксплуатации здания, то можно подобрать конкретную технологию и материалы для выполнения надежной гидроизоляции. А вот если ошибиться с выбором, то защита от разрушительного воздействия влаги будет сделана плохо.

Наружная первичная гидроизоляция

Она делится на такие виды:

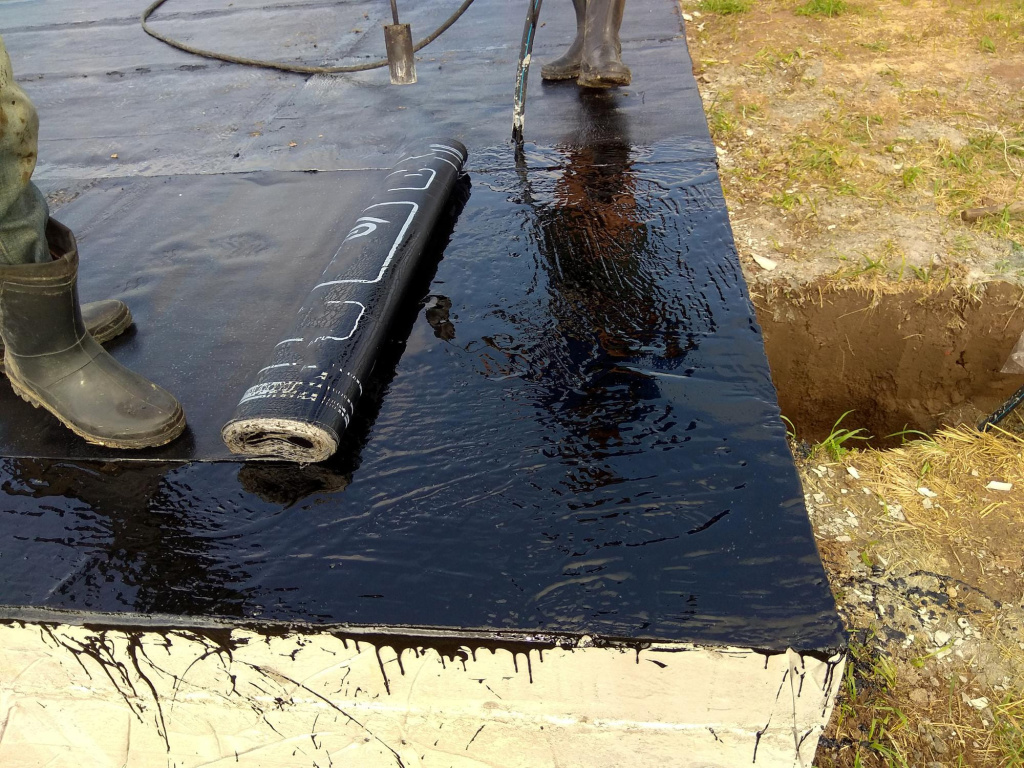

1. Оклеенную (используются мастики на битумной основе); наплавляемую (применяются рулонные материалы с клеем, который проявляет свои свойства при нагреве).
2. Мембраны ПВХ в виде рулонов. Сначала роллы раскатываются, потом закрепляются специальными планками. Далее стыки нагреваются строительным феном и свариваются. Швы обязательно проверяются на герметичность.
3. Полиуретановую жидкую бесшовную мембранную изоляцию. Она обеспечивает 100%-й контакт с обезжиренной подготовленной поверхностью фундамента. Наносится вручную валиком или напыляется с помощью распылителя.
4. Жидкую резину. Наносится с помощью малярной кисти или валиком вручную. При больших площадях используется метод напыления с помощью распылителя. Покрытие получается эластичным, прочно приклеенным.
5. Полимочевинную изоляцию, которая бывает рулонной и напыляемой. Этот двухкомпонентный полимер образует прочное, твердое покрытие, устойчивое к механическим повреждениям и перепаду температур, не пропускающее влагу. Не горит, не трескается, не боится воздействия напорного давления.

Вторичная (ремонтная) гидроизоляция для внутренних стен фундамента

Применяется во время проведения ремонтных работ внутри подвального и цокольного этажей. Делится на следующие виды:

1. Инъекционную изоляцию. Она защищает от капиллярной влаги, осадков и грунтовых вод. Состоит из герметизирующего состава, наносится в местах выступания влаги на внутренней стороне фундамента. Для этого через 25–50 см сверлятся отверстия Ø 0,2–0,35 мм под углом в 45°. Затем с помощью специального оборудования под давлением заполняются капилляры в бетоне фундамента.
2. Вуальную изоляцию. Это комплекс инъекционных внутренних работ, направленный на создание гидроизоляционной мембраны с наружной стороны фундамента. Для этого в подвале сверлятся сквозные отверстия в фундаменте в шахматном порядке с шагом в 30 см. Затем с помощью специального оборудования нагнетают гелевые составы, полиуретановую смолу или гидрофобный бетон и микроцементы.
3. Полимерцементную изоляцию. Она служит для создания на внутренних стенках фундамента жесткой, прочной полимерной мембраны, которая противостоит статическим и динамическим нагрузкам. Она наносится на мокрые, влажные поверхности, поэтому используется для защиты стен бассейнов, автомоек, ванных комнат.
4. Проникающая изоляция. Для этих целей используется пенетрон — не пропускающий воду проникающий состав для бетонных поверхностей. Он повышает водонепроницаемость фундамента и предотвращает капиллярное проникновение влаги к внутренним стенам.

Какие решения предлагает «Кальматрон» для гидроизоляции фундаментов и подвалов

Компания «Кальматрон» располагает заводом по выпуску проникающих гидроизоляционных материалов, лабораторией, ремонтным цехом и складом готовой продукции. Технологический процесс соответствует ТУ и требованиям ГОСТ 31357-2007, ГОСТ 31358-2007. Готовые материалы проходят испытания как в собственной лаборатории, так и в сторонних организациях. Но мы подвергаем испытаниям и сырье, которое используется при производстве сухих смесей. Исправность измерительного оборудования ежегодно подтверждается сертификатами.

Ассортимент продукции «Кальматрон»

Приоритетное направление деятельности корпорации «Кальматрон» — создание, выпуск, использование гидроизоляционных, ремонтных, защитных материалов. Компания постоянно стремится расширить ассортимент выпускаемой продукции.

Защитный состав гидроизоляции проникающего действия «Кальматрон» предназначен для недопущения проникновения влаги в капиллярно-пористый бетон, кирпич, газобетонные блоки, другие материалы, которые используются при строительстве фундаментов, подвалов, цокольных помещений. Состав «Кальматрон» можно использовать как на стадии строительства, так и в давно эксплуатируемых зданиях.

Материалы производства «КАЛЬМАТРОН»

1. Проникающая гидроизоляция — используется как штукатурная смесь для нанесения на бетонные и кирпичные поверхности.
2. Эластичная гидроизоляция — в жидком виде наносится с помощью кисти, шпателя или компрессора на любые поверхности с труднодоступными местами.
3. Ремонтные смеси — применяются для локального восстановления трещин, сколов, раковин, других дефектов бетонных конструкций.
4. Добавки в бетон (пластификаторы) — повышают водонепроницаемость благодаря закупориванию пор.
5. Топпинг — предназначен для заливки промышленных полов, которые подвергаются повышенным ударным и истирающим нагрузкам.
6. Бентонитовый шнур — защищает от проникновения влаги в швы бетонных конструкций.
7. Гидрошпонки — фасонные детали, которыми гидроизолируют деформационные и рабочие швы железобетонных и бетонных конструкций.
8. Грунтовка — готовая к употреблению адгезионная и грунтовочная краска на основе акриловых полимеров. Увеличивает сцепляемость с основанием, снижает поглощающую способность, защищает металл от коррозии. Применяется для наружных и внутренних работ.
9. Упрочнители — это добавки, которые создают на поверхности бетона защитную полимерную пленку или упрочняют верхний слой.
10. Инъекционная (отсечная) гидроизоляция — однокомпонентный состав на цементной основе. Вводится в бетонные, каменные, кирпичные конструкции методом инъекции.

Как правильно выбрать систему защиты фундамента, цоколя, подвалов?

Для подвального помещения, независимо от его предназначения, разработаны рекомендации, которые можно использовать во всех случаях. Если уровень грунтовых вод находится ниже подошвы фундамента на 1 метр и больше, можно смело применять горизонтальную рулонную и вертикальную обмазочную гидроизоляцию. Если же глубина их залегания находится на расстоянии меньше 1 метра от подошвы фундамента, но до подвала они не доходят или подтапливают редко, рекомендуется использовать двухслойную горизонтальную изоляцию с последующим покрытием мастикой. Для вертикальной защиты подойдут рулонные материалы, не дающие проникнуть капиллярной влаге.

Если летом часто идут ливни или весной грунтовые воды омывают подземные части фундамента, нужно на участке сделать дренажную систему. Наружную часть фундамента или цоколя лучше облицевать камнем, штукатуркой или плиткой. Чтобы защитить подземную часть фундамента от талых и ливневых вод, делается отмостка. Она не должна пропускать влагу и иметь наклон в сторону от стены для отвода воды от фундамента. Для защиты стен подвалов используются мембранные материалы, цементно-полимерные, обмазочные, проникающие составы. Они различаются между собой первичным сырьем и технологией применения.

Если цокольное помещение не отапливается, нужно защитить его от сырости. Для этого следует сделать по всему периметру неразрывную защитную гидроизоляцию из битумной мастики, на которую — наклеить влагонепроницаемый рулонный материал.

Для полуподвальных и цокольных помещений, где постоянно находятся люди, нужно подбирать материалы для внутренней гидроизоляции, безопасные для организма. Это касается домашнего кинотеатра, бара, библиотеки, столовой и других комнат. Экологичные материалы не должны выделять запахи. Рекомендуется применять битумно-полимерные мастики в сочетании с проникающим раствором и рулонной защитой. В саунах и помещениях с бассейном нужно делать защиту от влаги сухими смесями, чтобы не допустить появления трещин на поверхностях. Для этих целей пол и стены покрываются проникающим раствором.
