Что такое гидрошпонка

• Что такое гидрошпонки и как работают
• Где используются гидрошпонки
• Популярные виды гидрошпонок
• Преимущества материала
• Как правильно монтировать гидрошпонки

Гидрошпонка — это профилированная лента, закладываемая в швы и стыки бетонных конструкций для создания водонепроницаемого барьера. Она предназначена для герметизации технологических соединений, является частью комплексной системы гидроизоляции конструкции. Компания «Кальматрон» производит гидрошпонки «Ультрабанд» для герметизации швов всех типов.

Что такое гидрошпонки и как работают

Чтобы обеспечить высокое качество гидроизоляционных работ, важно разобраться в назначении и надёжности такого элемента, как гидрошпонка для гидроизоляции швов в бетоне. На примере продукции компании «Кальматрон» рассмотрим, как устроен этот барьер и насколько эффективно он защищает конструкции.

Гидроизоляционные шпонки «Ультрабанд» — профили разного сечения, выполненные из эластичного материала на базе пластифицированного поливинилхлорида (ПВХ-П) методом экструзии. Их задача — герметизация стыков в железобетонных сооружениях. Гидрошпонка образует с основной гидроизоляцией бетона единый защитный контур — благодаря этому обеспечивается надёжная защита объекта и полностью исключаются протечки.

Принцип действия гидрошпонки основан на геометрии профиля: анкера фиксируют её в бетоне, а сложная форма создаёт барьер, препятствующий движению воды по шву.

Вода, просочившаяся в шов, упирается в эластичное тело профиля и попадает в извилистые полости, образованные формой ребер и примыкающим бетоном. При верно подобранном сечении и качественной установке напор жидкости теряется из-за многократных изгибов, и дальнейшее продвижение прекращается — влага не проникает во внутрь сооружения.

Благодаря податливости полимера шов компенсирует температурные расширения и усадочные подвижки без разрыва сплошного гидроизоляционного контура — того самого, который создается комплексной системой гидроизоляции.

Где используются гидрошпонки

Гидроизоляционные шпонки применяют в большинстве железобетонных сооружений, где важна герметичность технологических и деформационных швов. Прежде всего, это подземные и гидротехнические объекты, транспортная инфраструктура и промышленные конструкции.

Основные области применения:

• Фундаментные плиты и стены подвалов. Гидрошпонка перекрывает горизонтальные и вертикальные швы бетонирования, а также деформационные швы в конструкции, предотвращая капиллярный подсос и прямое проникновение грунтовой влаги.

• Резервуары и очистные емкости. Здесь важна двусторонняя герметизация: снаружи — от грунтовых вод, изнутри — для исключения утечек содержимого в окружающую среду.

• Тоннели, коллекторы и подпорные стены. В условиях обводнения и подвижек грунта профиль сохраняет целостность, воспринимая знакопеременные нагрузки.

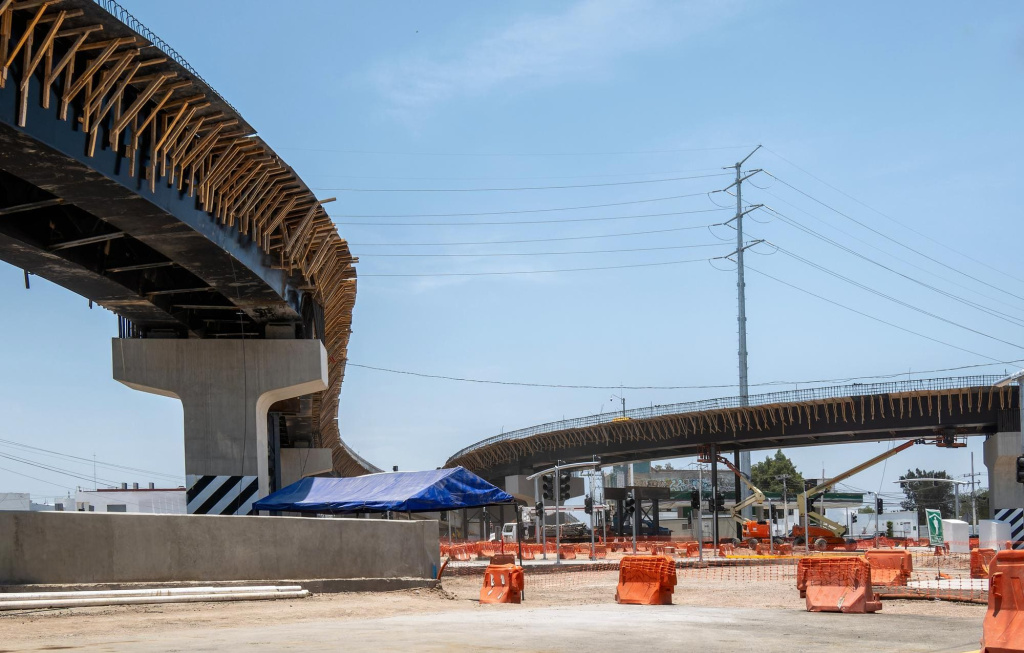

• Объекты транспортной инфраструктуры — мосты, путепроводы, станции метро. Гидрошпонка сохраняет герметичность в зонах сопряжения конструкций, подверженных деформациям, и защищает от протечек.

• Промышленные сооружения — цеха с мокрыми процессами, охлаждающие бассейны, хранилища жидких отходов. Материал контактирует с агрессивными средами, поэтому к стойкости профиля предъявляются повышенные требования.

• Гидротехнические сооружения — плотины, бассейны, противопожарные резервуары. Постоянный контакт с водой требует надежности стыков в течение всего срока службы.

• Эксплуатируемые кровли и перекрытия с мокрыми зонами. В наземных конструкциях гидроизоляционная шпонка защищает стыки от осадков и технологической воды, продлевая срок эксплуатации перекрытий.

Популярные виды гидрошпонок

Для качественного устройства гидроизоляции помогает знание того, для чего используется гидрошпонка и какие типы предлагает рынок. Всю номенклатуру можно разделить по двум признакам: материалу производства и назначению.

По сырьевой основе выделяют ПВХ-профили, резиновые шпонки и шпонки на базе EPDM-каучука и термоэластопласты. Наибольшее распространение получили ПВХ-изделия — они универсальны, удобны в соединении сваркой и сохраняют эластичность в климатическом диапазоне российских регионов.

Серия «Ультрабанд» от «Кальматрон» производится из ПВХ-П и решает большинство задач в гражданском и промышленном строительстве.

По назначению выделяют несколько видов гидрошпонок:

• Деформационные. Обеспечивают герметизацию швов, испытывающих температурные расширения, осадочные подвижки и вибрационные нагрузки. В серию «Ультрабанд» входят внутренние профили ДВ, монтируемые в тело бетона, и опалубочные ДО, закрепляемые непосредственно к опалубке.

• Для холодных швов. Используются в технологических стыках, где подвижки минимальны. Сюда входят внутренние профили ХВ и опалубочные ХО. Оба варианта отличаются простотой установки и надежно работают в составе конструкции.

• Защитные профили. Предназначены для создания дублирующего гидроизоляционного барьера в комплексе с основными деформационными гидрошпонками (ДВ/ДО). Пример — модель ДЗ П-образной формы: она крепится по внутреннему периметру шва и локализует возможные протечки, не позволяя им распространиться за пределы узла.

• Специальные решения. Сюда относится усиленная гидроизоляционная шпонка ХВС для узла примыкания плиты к стене (поставляется с крепежом). Ее повышенная жесткость сводит к минимуму деформацию профиля под давлением бетонной смеси, подаваемой в высокую опалубку.

Преимущества материала

Гидрошпонки из ПВХ-П подтвердили свою эффективность годами эксплуатации на разных объектах. Их главные достоинства:

• Долговечность. Материал не подвержен гниению и коррозии, сохраняет исходные свойства в насыщенной влагой среде десятилетиями без замены и обслуживания.

• Компенсация подвижек. Эластичная структура позволяет профилю воспринимать температурные расширения, неравномерные осадки и вибрационные нагрузки в пределах расчетных деформаций.

• Простая технология установки. Большинство профилей раскраиваются ручным инструментом и соединяются сваркой. Внутренние модели фиксируются к арматурному каркасу вязальной проволокой, а наружные — с помощью крепежа. Все это не требует сложной оснастки.

• Стойкость к химическим воздействиям. ПВХ-П устойчив к широкому спектру агрессивных сред, включая слабые кислоты, и типичные стоки. Для сред с сильными окислителями или концентрированными кислотами необходима сверка с технической документацией производителя.

• Экономичность. Применение гидрошпонки в составе системы снижает риск протечек через швы, а значит, расходы на ремонт и восстановительные работы в будущем.

Как правильно монтировать гидрошпонки

Технология установки гидрошпонок «Ультрабанд» включает несколько этапов. От точности их выполнения зависит, насколько надежно профиль защитит швы от протечек.

Порядок действий следующий:

• Подготовка. Поверхность в зоне будущего шва очищают от грязи, пыли и отслаивающегося бетона. Перед монтажом профиль визуально проверяют: не допускается использовать гидрошпонку с деформациями или поврежденной геометрией. Обнаруженные дефекты устраняют растягиванием на ровной поверхности. Изделие нарезают на отрезки нужной длины ручным инструментом, сокращая количество стыков. Все необходимые угловые, крестообразные и переходные элементы изготавливаются заранее и поставляются на объект в виде готовых деталей.

• Фиксация. Гидрошпонку закрепляют в проектном положении так, чтобы анкерные ребра оказались внутри будущего монолита. Для внутренних профилей используют вязальную проволоку, привязывая изделие к арматурному каркасу. Наружные модели фиксируют на щитах опалубки с помощью крепежа. Важно исключить провисание, перекручивание и натяжение ленты — она должна лежать ровно, без натяга.

• Стыковка отрезков. Соединение выполняют сваркой, предпочтительно с применением сварочного кондуктора, в стесненных условиях допускается использование термоножа. При нагреве кромки оплавляются, после чего их прижимают до остывания. После остывания проверяют непрерывность и герметичность контура по всей длине.

• Заливка бетона. Перед подачей смеси еще раз контролируют чистоту поверхности профиля, его положение и фиксацию. При укладке следят, чтобы бетон плотно обжал анкерные ребра со всех сторон: недопустимы пустоты вокруг шпонки. Уплотнение бетонной смеси глубинными вибраторами ведут на расстоянии, обеспечивающем заполнение пазух под ребрами, но исключающем прямой контакт с телом профиля или его креплениями.

• Контроль после распалубки. После снятия опалубки очищают видимые участки от наплывов и осматривают шов на предмет дефектов. При выявлении повреждений или некачественных сварных стыков проводят локальный ремонт до бетонирования примыкающего участка.

Монтаж завершают оформлением акта на скрытые работы. Таким образом, монтаж гидрошпонки — процесс, требующий внимания на каждом этапе: от входного контроля до заливки. Специалисту важно не только знать, что такое гидрошпонка в строительстве, но и соблюдать технологию ее установки.

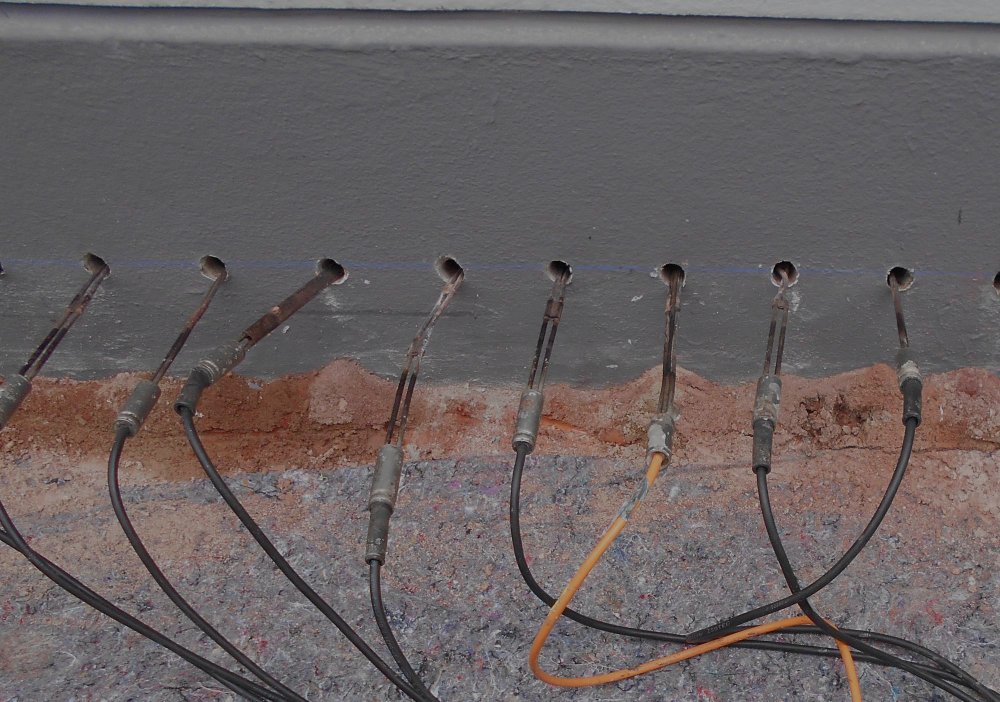

Для надёжной герметизации швов компания «Кальматрон» предлагает комплексный подход: наряду с гидрошпонкой в систему включаются набухающий шнур «УЛЬТРАПЛАТ» и инжектосистемы «Кальматрон». Такое сочетание материалов формирует многоуровневую защиту конструкции, существенно повышая её защищенность.
